如何设计高效且可扩展的电商系统架构图？

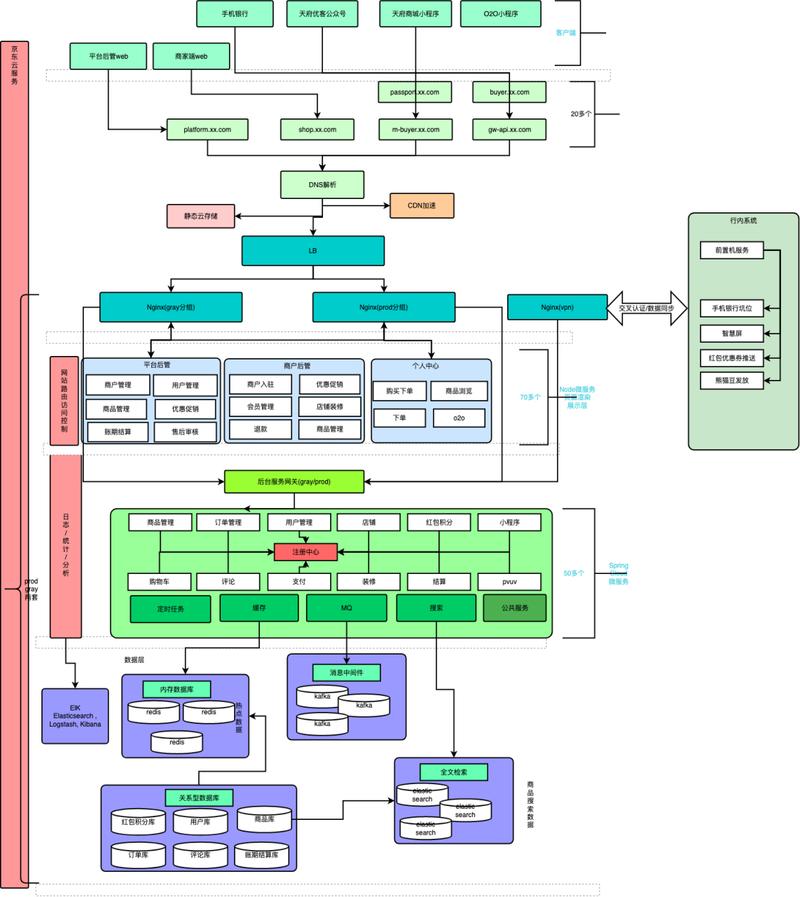

构建电商系统架构图是技术团队与业务方沟通的重要桥梁，也是项目落地的核心蓝图，清晰的架构图能直观呈现系统模块的关联性，降低沟通成本，同时帮助开发者规避潜在风险，以下从实战角度拆解设计流程。

**第一步：明确需求边界

设计架构图前，需先锁定业务目标。

– 系统需支持每秒多少订单量？

– 是否需要多商户入驻功能？

– 支付环节是否对接第三方（如支付宝、微信）？

– 数据存储是否涉及跨境合规？

通过需求清单划分核心模块（如商品管理、订单处理、支付网关、用户中心），避免设计偏离业务场景。

**第二步：分层设计逻辑

电商系统通常采用四层架构模型，逐层细化：

1、用户层：App、H5、PC端等多终端入口，需标注用户权限（C端/B端/管理员）；

2、业务层：拆解为商品服务、库存服务、营销中心等独立模块，建议用微服务架构提升扩展性；

3、数据层：明确数据库选型（如MySQL主从读写分离）、缓存策略（Redis应对高并发查询）；

4、基础设施层：部署方案（云服务器或私有化部署）、负载均衡配置（Nginx或Kubernetes）。

**第三步：技术选型与权衡

架构图需体现关键技术组件及其交互逻辑。

– 高并发场景下，引入消息队列（Kafka/RabbitMQ）削峰填谷；

– 分布式事务采用Seata框架保障数据一致性；

– 搜索功能选用Elasticsearch提升响应速度。

同时标注技术选型的替代方案（如MongoDB与Cassandra的适用场景差异），为后续迭代留出弹性空间。

**第四步：安全与扩展性设计

在架构图中突出以下要点：

安全防护：防火墙位置、数据加密方式（SSL/TLS）、风控系统接入点；

容灾能力：数据库热备方案、灰度发布流程；

扩展节点：横向扩容的触发条件（如用户量突破100万时自动扩展服务器集群）。

**第五步：工具落地与可视化

使用专业工具绘制架构图，确保逻辑清晰且易于传播：

绘图工具：推荐Lucidchart（协作便捷）、Draw.io（开源免费）；

标注规范：用不同颜色区分模块层级（如蓝色代表数据流，红色代表异常监控）；

版本管理：在Git等平台保存历史版本，标注每次迭代的变更原因。

**个人观点

电商架构图并非“一次性交付物”，需伴随业务增长持续优化，例如初期可优先保障核心链路（如下单支付）的稳定性，后期逐步引入AI推荐、实时数据分析等模块，设计时多与运营、测试团队对齐需求，避免技术方案与用户体验脱节。
